Наименование
|
Заводской индекс
|
|
1. КАРТЕР
|
| Картер Д12 |
СБ 1201-01-9 |
| Картер Д6 |
СБ 501-01-10 |
| Вкладыши коренные |
301-82/83-5 |
| Вкладыши коренные |
301-82/83-5Р1 |
| Вкладыши коренные |
301-82/83-5Р2 |
| Вкладыши коренные |
301-82/83-5Р3 |
| Вкладыши упорные |
501-82/83-1 |
| Вкладыши упорные |
501-82/83-1Р1 |
| Вкладыши упорные |
501-82/83-1Р2 |
| Вкладыши упорные |
501-82/83-1Р3 |
| Вкладыши уплотнения носка коленвала |
СБ 501-99/100-2 |
| Шпилька крепления блока |
3301-17-2А |
| Гайка |
301-20-2 |
| Гайка |
301-21-1 |
| Рым-болт |
301-29А |
| Рым |
1201-29 |
| Суфлер в сборе |
СБ 501-08-5 |
|
2. ПЕРЕДАЧА К АГРЕГАТАМ
|
| Передача к маслонасосу |
СБ 302-02-6 |
| Шестерня привода подкачивающей помпы |
СБ 302-05-2 |
| Шестерня привода масляного насоса |
302-15-6 |
| Палец передачи к маслонасосу |
302-18-3 |
| Шестерня привода подкачивающего насоса |
302-21 |
| Сетка |
302-62-2 |
| Шестерня |
502-23 |
| Валик вертикальный |
502-45 |
|
3. БЛОК ЦИЛИНДРОВ
|
| Блок цилиндров (С2) |
СБ 503-00-21 |
| Блок цилиндров (С1) |
СБ 503-00-1 |
| Рубашка цилиндров (С1) |
СБ 503-03-3 |
| Рубашка цилиндров (С2) |
СБ 503-03-21 |
| Трубка перепуска воды |
303-18-1А |
| Втулка цилиндра (С2) |
503-07-4 |
| Втулка цилиндра (С1) |
503-07-2 |
| Блок цилиндров (С2) |
СБ 503-00-21 |
| Блок цилиндров (С1) |
СБ 503-00-1 |
| Рубашка цилиндров (С1) |
СБ 503-03-3 |
| Рубашка цилиндров (С2) |
СБ 503-03-21 |
| Прокладка головки блока |
3303-08-1 |
| Прокладка |
303-14-2 |
| Кольцо уплотнительное (бочата) |
303-10-2 |
| Кольцо уплотнения гильзы |
303-11А |
| Кольцо уплотнения гильзы |
303-12 |
| Кольцо уплотнения гильзы(С2) |
20-01-51-1 |
| Кольцо |
303-38 |
| Кольцо |
503-38-1 |
| Уплотнение газового стыка (С2) |
20-01-52-01 |
| Патрубок |
303-15-2 |
| Патрубок |
303-15-60 |
|
4. ШАТУН И ПОРШЕНЬ к Д6, Д12
|
| Шатун Д6 |
СБ 504-02А-1 |
| Шатун главный Д12 |
СБ 1204-02А-1 |
| Шатун прицепной Д12 |
СБ 1204-03А-1 |
| Вкладыши шатунные |
СБ 1204-25/26 |
| Вкладыши шатунные |
СБ 1204-25/26Р1 |
| Поршень трехколечный |
504-05-18-1 |
| Поршень четырехколечный |
504-05-18-2 |
| Кольцо поршневое компрессионное |
20-04-06-1 |
| Кольцо поршневое маслосъемное |
СБ 20-04-08-6 |
| Кольцо поршневое маслосъемное |
504-08-6 |
| Палец поршневой |
304-10-2 |
| Палец прицепного шатуна |
1204-21 |
| Заглушка поршневого пальца |
304-11-4 |
| Втулка верхней головки шатуна |
504-13 |
| Штифт конический |
1204-30 |
|
5. ВАЛ КОЛЕНЧАТЫЙ
|
| Вал коленчатый с маховиком (3Д6, 3Д6Н, 2Д6Н) |
СБ 505-01-4 |
| Вал коленчатый с маховиком (3Д6Л) |
СБ 505Л-01-4 |
| Вал коленчатый с маховиком (3Д6) |
СБ 505-01-6 |
| Вал коленчатый с маховиком (3Д12А-1, 2Д12Б) |
СБ 1205-01-22 |
| Вал коленчатый с ;маховиком (3Д12А) |
СБ 1205-01-27 |
| Вал коленчатый с маховиком (3Д12АЛ) |
СБ 1205Л-01-27 |
| Хвостовик коленвала |
СБ 505-04-1 |
| Кольцо упорное |
305-18-2 |
| Шестерня коленчатого вала |
305-17А |
| Шестерня коленчатого вала |
СБ 1205Л-15-1 |
| Заглушка коренной и шатунной шеек |
305-08-2А |
| Болт |
305-10А |
| Болт заглушки |
305-11А |
|
6. ГОЛОВКА БЛОКА
|
| Блок цилиндров в сборе (С1) |
СБ 1206-12 |
| Блок цилиндров в сборе (С2) |
СБ 1206-12-5 |
| Головка блока правая (С1) |
СБ 1206-01-4 |
| Головка блока левая (С1) |
СБ 1206-02-4 |
| Головка блока правая (С2) |
СБ 1206-01-5 |
| Головка блока левая (С2) |
СБ 1206-02-5 |
| Головка блока правая в сборе (С1) |
СБ 1206-12-1Р |
| Головка блока правая в сборе (С2) |
СБ 1206-12Р |
| Крышка головки правая |
СБ 506-08-3 |
| Крышка головки левая |
СБ 1206-09-2 |
| Клапан впускной |
СБ 306-06-3 |
| Клапан выпускной |
СБ 306-07-3 |
| Направляющая клапана |
506-17-5 |
| Пружина клапана большая |
306-65-2А |
| Пружина клапана малая |
306-66-2А |
| Седло клапана впуска |
306-22-1 |
| Седло клапана выпуска |
306-23-1 |
| Замок клапанной тарелки |
306-48-6 |
| Втулка валика привода газораспределения |
306-75-3 |
| Подшипник распредвала |
СБ 506-04 |
| Подшипник распредвала упорный |
СБ 306-03-3 |
| Прокладка под крышку люка |
306-77 |
| Прокладка впускного коллектора |
306-89 |
| Прокладка выпускного коллектора |
506-116 |
| Прокладка под крышку головки |
306-83-1А |
| Кольцо уплотнительное |
506-100 |
| Патрубок |
506-30-2 |
| Патрубок |
506-30-6 |
| Патрубок |
СБ 506-15 |
| Патрубок |
СБ 1206-15 |
| Патрубок левый |
1206-35 |
|
7. ВАЛ РАСПРЕДЕЛИТЕЛЬНЫЙ
|
| Распредвал впуска |
507-06 |
| Распредвал выпуска |
507-15 |
| Шестерня распредвала впуска |
СБ 307-03-1 |
| Шестерня распредвала выпуска |
СБ 307-04-1 |
| Втулка распредвала |
307-08-3 |
| Гайка распределительного вала |
307-10-2 |
| Замок |
307-11 |
| Замок |
307-12 |
| Заглушка распределительных валов |
307-13-1 |
| Зажим резьбовой |
СБ 507-05-1 |
| Гайка |
507-450 |
|
8. ПЕРЕДАЧА ВЕРТИКАЛЬНАЯ
|
| Подшипник вертикального валика |
СБ 308-145 |
| Валик вертикальный |
308-63-7 |
| Шестерня вертикального валика верхняя |
308-65-4 |
| Шестерня вертикального валика нижняя |
308-64-2 |
| Корпус привода топливного насоса |
СБ 508-04-1 |
| Валик привода топливного насоса |
508-40 |
| Шестерня наклонного валика |
308-68-2 |
| Подшипник шестерни наклонного валика |
308-14-11 |
| Стакан кожуха |
308-83-8 |
| Валик наклонный |
308-67-1 |
| Корпус привода генератора |
СБ 308-07-11 |
| Валик привода генератора |
508-71-1 |
| Подшипник наклонной передачи к генератору |
СБ 308-13 |
| Шестерня привода генератора нижняя |
308-168 |
| Шестерня привода генератора верхняя |
308-70-2 |
| Рессора наклонной передачи |
508-169 |
|
9. МУФТА ПРИВОДА ГЕНЕРАТОРА
|
| Диск резиновый с обоймой |
СБ 509-41-3 |
| Фланец ведущий |
509-45-1 |
| Фланец ведомый |
509-46-1 |
|
10. ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ
|
| Воздухораспределитель |
СБ 510-01 |
| Воздухораспределитель |
СБ 310-30А |
| Корпус |
310-06-3 |
| Диск распределительный |
310-09-1 |
| Валик привода |
310-07 |
|
11. НАСОС ВОДЯНОЙ
|
| Насос водяной (помпа) Д6 |
СБ 511-00-55 |
| Насос водяной (помпа) Д12 |
СБ 1211-00-55 |
| Краник сливной |
СБ 511-27 |
| Гофр-сальник |
411-73-2А |
| Пружина уплотнения |
411-11-13 |
| Шайба уплотнения |
311-13-55 |
| Амортизатор |
311-100-55 |
| Валик с крыльчаткой |
СБ 511-22-55 |
|
12. НАСОС МАСЛЯНЫЙ
|
| Насос масляный |
СБ 512-00-6 |
| Валик ведущий |
312-21-52 |
| Шестерня ведущая |
3312-25 |
| Шестерня ведомая |
СБ 312-35-1Б |
| Корпус масляного насоса |
СБ 512-05-3 |
|
13. ФИЛЬТР МАСЛЯНЫЙ
|
| Фильтр масляный |
СБ 513-00-25-01 |
| Каорпус фильтра |
513-122-25 |
| Штуцер |
513-127 |
| Корпус клапана |
513-13-2 |
| Зажим |
513-13-3 |
| Втулка |
513-131-1 |
| Пружина |
513-133 |
| Штуцер |
513-134 |
| Кольцо стопорное |
513-135-25 |
| Кольцо |
513-17-25 |
| Втулка |
513-23-26 |
| Гайка |
513-27-26 |
| Пружина |
513-65-2 |
|
14. ВЕНТИЛЯТОР И ПРИВОД
|
| Привод вентилятора |
СБ 514-00-40 |
| Вентилятор |
СБ 1214-00-41-01 |
| Корпус привода вентилятора |
СБ 514-08 |
| Корпус привода вентилятора |
СБ 1214-08 |
| Крыльчатка вентилятора |
514-10-6 |
| Крыльчатка вентилятора |
1214-10-18 |
| Балка передняя |
1214-12-4 |
| Валик |
1214-14-5 |
| Рессора |
1214-35 |
| Шкив |
1214-06-1 |
| Шкив |
514-06-1 |
| Шкив |
1214-06-2 |
| Шкив вентилятора |
1214-20-8 |
| Шкив вентилятора |
514-20-2 |
| Шкив натяжной |
1214-73-1 |
| Шкив натяжной |
514-73-1 |
|
15. РЕГУЛЯТОР
|
| Тарелка регулятора |
515-610 |
| Крестовина регулятора |
515-611-2 |
| Диск упора |
515-613 |
| Корпус регулятора в сборе |
СБ515-663 |
| Пружина |
СБ 515-602-6 |
| Пружина регулятора вторая |
СБ 315-603-2 |
| Пружина регулятора первая |
СБ 315-602 |
| Цапфа |
315-42 |
| Рычаг регулятора |
СБ 315-662-3 |
| Корректор подачи топлива |
СБ 315-660-8 |
| Корректор подачи топлива |
СБ 1215-660 |
| Валик с рычагом |
СБ 315-640-5А |
|
16. МУФТА ГИБКАЯ
|
| Муфта гибкая |
СБ 516-00 |
| Муфта гибкая |
СБ 1216-00 |
| Диск гибкой муфты |
516-03-1 |
| Фланец гибкой муфты |
516-01-1 |
|
17. ФОРСУНКА
|
| Форсунка с фильтром |
СБ 517-00-8 |
| Форсунка с фильтром |
СБ 517-00-10 |
| Распылитель |
СБ 517-01-1 |
| Распылитель |
СБ 517-01-2 |
| Штанга форсунки |
СБ 517-02-6 |
| Фильтр щелевой |
СБ 317-33-1 |
| Кольцо уплотнительное |
317-22 |
|
18. КОЛЛЕКТОР
|
| Коллектор выпускной |
СБ 518-01-4 |
| Коллектор выпускной |
СБ 518Н-00-9 |
| Крышка |
518-11-1А |
| Патрубок |
518-14-2 |
| Патрубок |
518-14-3 |
| Патрубок |
СБ 1218-05-2 |
| Патрубок |
1218-14-1 |
| Патрубок |
1218-14-2 |
| Коллектор впускной |
СБ 519-01-10 |
|
19. ТРУБОПРОВОД МАСЛЯНЫЙ
|
| Труба от фильтра к картеру |
СБ 520-01-7 |
| Труба от фильтра к картеру |
СБ 520-01-10 |
| Труба от фильтра к картеру |
СБ 1220-01-25 |
| Труба от фильтра к картеру |
СБ 1220-01-26 |
| Труба от фильтра к картеру |
СБ 1220-01-27 |
| Труба слива прававя |
СБ 520-04 |
| Труба слива левавя |
СБ 1220-05 |
| Труба подвода масла к распредвалу |
СБ 520-32-2 |
| Труба подвода масла |
СБ 520-08-1 |
| Труба отвода масла |
СБ 520-09-5 |
| Труба от фильтра к клапану |
СБ 520-120-5 |
| Труба от маслонасоса к фильтру |
СБ1220-02-12 |
| Труба подвода масла к топливному насосу |
СБ1220-171-2 |
| Труба |
СБ1220-05 |
| Труба |
СБ1220-06 |
| Трубка |
СБ1220-120-4 |
|
20. ТРУБОПРОВОД ВОДЯНОЙ
|
| Труба водяная |
521-06-1 |
| Труба водяная |
1221-10-3 |
| Труба водяная |
1221-06-3 |
| Хомут |
СБ 521-04-5 |
|
21. ТРУБОПРОВОД ВОЗДУШНЫЙ
|
| Воздухопровод |
СБ1222-15-100 |
| Воздухопровод |
СБ1222Л-14-20 |
| Воздухопровод |
СБ 522-15-8 |
| Клапан пусковой |
СБ 522-13-1 |
| Пружина пускового клапана |
322-36-1 |
|
22. ТРУБОПРОВОД ТОПЛИВНЫЙ
|
| Трубки нагнетательные с планками Д6 |
СБ 523-08/09-1 |
| Трубки нагнетательные с планками Д12 |
СБ 1223-33/36 |
| Трубки нагнетательные с планками Д6 (Сол.) |
СБ 523-08/09-8 |
| Трубки нагнетательные с планками Д12 (Сол.) |
СБ 1223-33/36-8 |
| Трубки нагнетательные с планками Д12 |
СБ1223Л-33/36 |
| Трубки нагнетательные с планками Д12 (Сол.) |
СБ1223Л-33/36-8 |
| Трубка отвода топлива |
СБ 523-07-1 |
| Труба слива топлива |
СБ 1223-01 |
| Трубка отвода топлива |
СБ1223-37-6 |
| Труба слива топлива |
СБ1223-39 |
| Кольцо уплотнительное |
СБ 523-31-1А |
|
23. ПРИВОД НАСОСА ЗАБОРТНОЙ ВОДЫ
|
| Корпус насоса |
СБ 524-02-1 |
| Балка передняя |
524-10-1 |
| Рессора |
524-14-2 |
| Полукольцо |
524-41-1 |
| Обойма |
524-42-1 |
| Прокладка |
524-36-1 |
| Крышка |
524-37-3 |
|
24. РЕВЕРС-РЕДУКТОР
|
| Реверс редуктор механический (3Д6, 1:2, 1:3) |
СБ 525-00-4 |
| Реверс редуктор механический (3Д12, 1:2, 1:3) |
СБ 1225-00-5 |
| Реверс редуктор гидравлический (3Д12, 1:2) |
СБ 525-01-13 |
| Вал переднего хода (3Д6) |
525-56-6А |
| Вал заднего хода (3Д6) |
СБ 525-156-2А |
| Вал переднего хода (3Д12) |
СБ 1225-08-3 |
| Вал заднего хода (3Д12) |
1225-26-4 |
| Вал редуктора выходной |
1225-40-1 |
| Диск трения (3Д6) |
СБ 525-04-1 |
| Диск трения (3Д6Н, 3Д12) |
СБ 1225-05 |
| Диск средний (3Д6Н, 3Д12) |
1225-17-2 |
| Диск средний (3Д6) |
СБ 525-58-2 |
| Полумуфта ведущая (под гидравлику) |
СБ 525-16-401 |
| Полумуфта ведомая (под гидравлику) |
СБ 525-16-110 |
| Вкладыш (палец резиновый) |
У 36-16-14-2 |
| Муфта реверса (3Д6) |
СБ 525-150 |
| Вилка включения |
525-16-5 |
| Бугель шариковый |
СБ 525-164-6 |
| Ролик включения |
СБ 525-02-1 |
| Кронштейн с пальцами |
СБ 525-07-1 |
| Кулачок |
525-15-2А |
| Барабан муфты (3Д6) |
СБ 525-03-4 |
| Барабан муфты (3Д12) |
СБ 1225-03-2 |
| Шестерня переднего хода ведущая (3Д6) |
525-24-03 |
| Шестерня переднего хода веомая (3Д6) |
525-48-03 |
| Шестерня переднего хода ведущая (3Д12) |
1225-48-03 |
| Шестерня переднего хода веомая (3Д12) |
1225-38-03 |
| Шестерня заднего хода ведущая (3Д6) |
525-30-04 |
| Шестерня заднего хода веомая (3Д6) |
525-49-04 |
| Шестерня заднего хода ведущая (3Д12) |
1225-46-04 |
| Шестерня заднего хода веомая (3Д12) |
1225-39-04 |
| Сегмент диска трения |
1225-20-3 |
| Сегмент диска трения |
525-96-1 |
| Серьга |
525-93 |
| Тяга среднего диска |
525-13-1 |
| Фланец промежуточный |
1225-10 |
| Фланец промежуточный |
525-57 |
| Шайба замковая |
525-126-2 |
| Шайба стопорная |
525-32 |
| Кольцо маслоотражательное |
525-31-5 |
| Кольцо маслоотбойное |
525-38-1 |
|
25. МУФТА СЦЕПЛЕНИЯ
|
| Муфта сцепления |
СБ 1226-01-14 |
| Механизм муфты |
СБ 1226-02-3 |
| Барабан муфты |
СБ 1226-03-1 |
| Вал |
1226-14-2 |
| Фланец |
1226-20-2 |
| Тяга регулирующая |
СБ 1226-05 |
| Корпус муфты |
СБ 1226-01-1 |
|
26. НАСОС ТОПЛИВНЫЙ
|
| Насос топливный Д12 |
СБ 1227-00-6 |
| Насос топливный Д12 |
СБ 1227-00-12 |
| Насос топливный Д6 |
СБ 527-00-3 |
| Насос топливный Д6Н |
СБ 527-00-3-06 |
| Плунжерная пара Д6, Д12 |
СБ 527-07-2 |
| Плунжерная пара Д6, Д12 |
СБ 327-07-1 |
| Плунжерная пара Д6Н, Д12Н |
СБ 3327-07 |
| Пружина плунжера |
3327-79-1А |
| Клапан нагнетательный |
СБ 527-08 |
| Букса подшипника |
СБ 527-03-2 |
| Корпус топливного насоса |
СБ 1227-05-6 |
| Корпус топливного насоса |
СБ 527-05-9 |
| Гильза поворотная |
СБ 3327-06 |
| Толкатель |
СБ 527-15-3 |
| Клапан выключения подачи топлива |
СБ 527-20-5 |
| Рейка легулирующая |
СБ 527-26-1 |
| Рейка легулирующая |
СБ 1227-26-5 |
| Вал топливного насоса |
527-41 |
| Вал топливного насоса |
3327-41 |
| Подшипник |
527-42-2 |
| Штуцер нажимной |
527-77 |
| Пружина клапана |
327-78-7 |
| Тарелка пружины |
3327-80-1 |
| Тарелка пружины |
3327-81-1 |
| Ролик толкателя |
527-92 |
| Муфта кулачковая |
527-96-1 |
|
27. ФИЛЬТР ТОПЛИВНЫЙ
|
| Фильтр топливный |
СБ 529-00-6 |
| Фильтр топливный |
СБ 1229-00-10 |
| Элемент фильтрующий |
СБ 329-05 |
| Чехол фильтра |
СБ 329-07-2 |
| Стакан фильтра |
СБ 329-08-3 |
| Крышка фильтра |
329-09-5 |
|
32. НАСОС ТОПЛИВОПОДКАЧИВАЮЩИЙ
|
| Насос топливоподкачивающий |
СБ 532-00 |
| Насос топливоподкачивающий |
СБ 532-00-01 |
|
46. НАСОС ЭЛЕКТРОМАСЛОПРОКАЧИВАЮЩИЙ
|
| Насос электромаслопрокачивающий |
СБ546М-00-1 |
| Насос электромаслопрокачивающий |
СБ546М-00-1-01 |
| Насос маслоподкачивающий |
СБ546М-00-2 |
| Корпус электромаслопрокачивающего насоса |
СБ546М-01 |
| Крышка электромаслопрокачивающего насоса |
СБ546М-02 |
|
55. МЕДНО-АСБЕСТОВЫЕ КОЛЬЦА
|
| Кольцо 12х16 |
355-06 |
| Кольцо 14х20 |
355-07 |
| Кольцо 18х24 |
355-08 |
| Кольцо 36х42 |
355-09 |
| Кольцо 24х30 |
355-10 |
| Кольцо 16х22 |
355-11 |
| Кольцо 22х30 |
355-13 |
| Кольцо 27х35 |
355-15 |
| Кольцо 30х36 |
355-16 |
| Кольцо 33х39 |
355-17 |
| Кольцо 20х26 |
355-22 |
|
63. ВАЛ ОТБОРА МОЩНОСТИ
|
| Вал отбора мощности |
СБ 563-01-01 |
| Вал отбора мощности |
СБ 563-03-01 |
| Корпус вала отбора мощности |
563-10 |
| Корпус сальника |
563-11-1 |
|
75. ОХЛАДИТЕЛИ
|
| Охладитель водо-водяной Д6 |
СБ 575-00-10-1 |
| Охладитель водо-водяной Д12 |
СБ 1275-00-10-1 |
| Охладитель водо-масляный Д6 |
СБ 575-00-20-1 |
| Охладитель водо-масляный Д12 |
СБ 1275-00-20-1 |
|
84. НАСОС ЗАБОРТНОЙ ВОДЫ
|
| Насос забортной воды |
СБ 584-01-25 |
| Валик с крыльчаткой |
584-07-30 |
| Шестерня коническая малая |
584-16-81 |
| Пружина |
584-66-80 |
| Манжета |
584-90-82 |
| Корпус привода насоса забортной воды |
584-11 |
| Диск |
СБ 584-11-82 |
| Кольцо резиновое |
584-18-80 |
| Кольцо резиновое |
584-28-80 |
| Прокладка |
584-22-82 |
|
ЭЛЕКТРООБОРУДОВАНИЕ И ПРИБОРЫ
|
| Щиток приборов в сборе 3Д6 |
- |
| Щиток приборов в сборе 3Д12 |
- |
| Щиток приборов в сборе 1Д6 |
- |
| Щиток приборов в сборе 7Д6 |
- |
| Щиток приборов в сборе 7Д12 |
- |
| Щиток приборов в сборе 1Д12В-300 |
- |
| Реле зарядки РРт-32 |
РРТ-32 |
| Реле стартера |
ТКС 601 ДОД |
| Реле стартера |
ТКС 101 ДОД |
| Стартер |
СТ-721, СТ-722, СТ-724 |
| Генератор |
7802.3701 |
| Генератор |
Г-731, Г-732 |
| Манометр (2.5, 4.0, 6.0, 12.0 м) |
МТП-60С1-М1 |
| Термометр (2.5, 4.0, 6.0, 12.0 м) |
ТКП-60/3М-12 |
| Первичный преобразователь тахометра |
Д-2ММ, Д-1ММ |
| Привод первичного преобразователя тахометра |
- |
| Прибор тахометра показывающий |
ТМи3М |

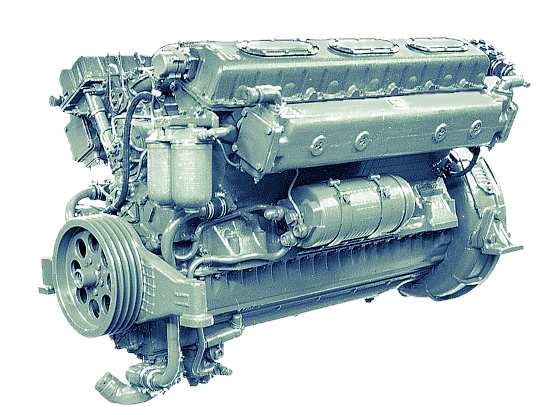

АгроТехСнаб осуществляет поставку комплектующих к дизельным двигателям типа Д6 и Д12.
